液压铰链的安装方法

发表时间:2017-02-22 14:39:00

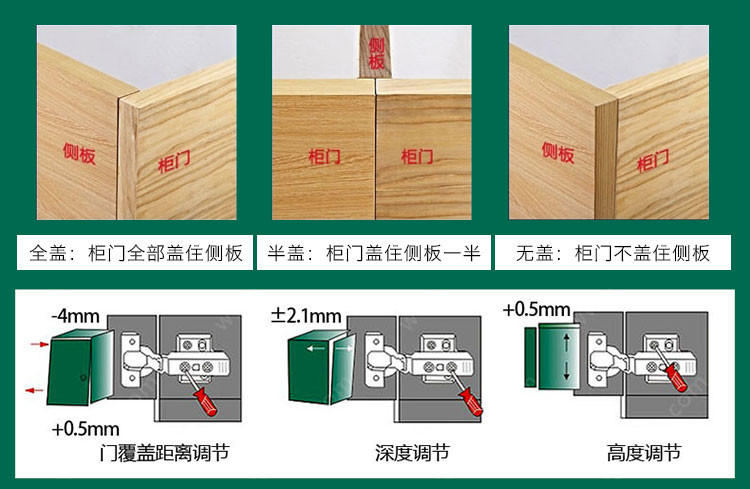

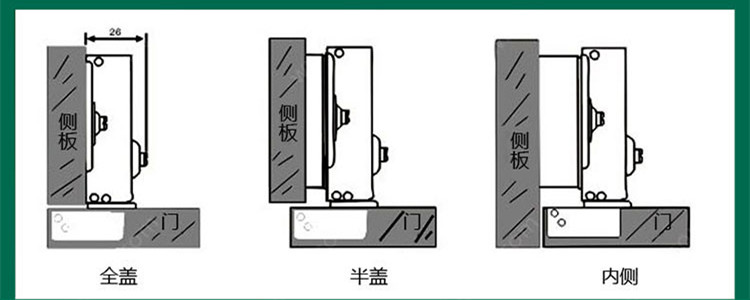

      我们的铰链是有多种多样的,市场上卖的最多的也就是常规的35宽液压铰链,依照门板的位置不同铰链也有不同的盖位,一般铰链分为直铰(全盖)、中弯(半盖)、大弯(内藏),这三种盖位,请看下图:

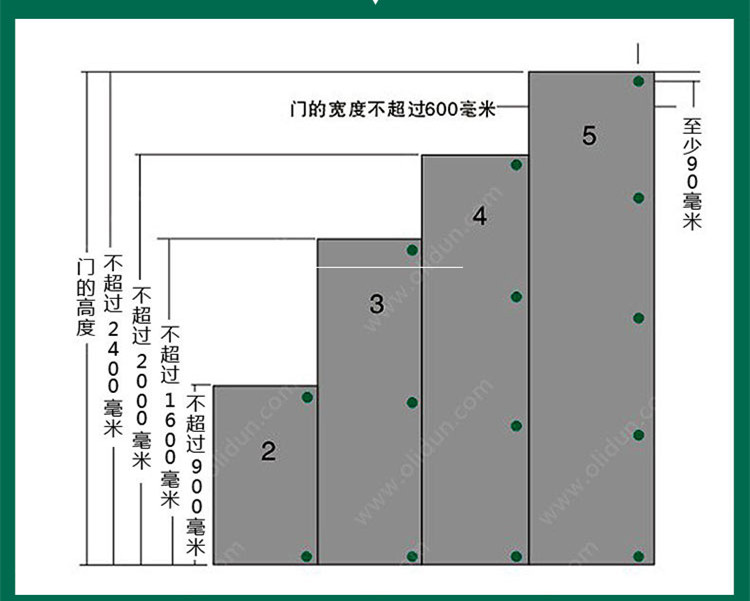

同时铰链的数量选择也有一定的规律,如下图所示

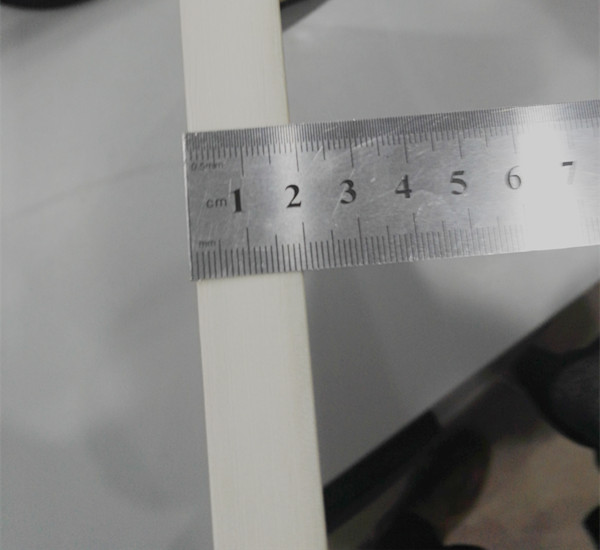

而关于柜体的柜门板厚的厚度,常规液压铰链适用的厚度普遍为14-21mm厚的板,我们以18mm厚的门板来解释安装

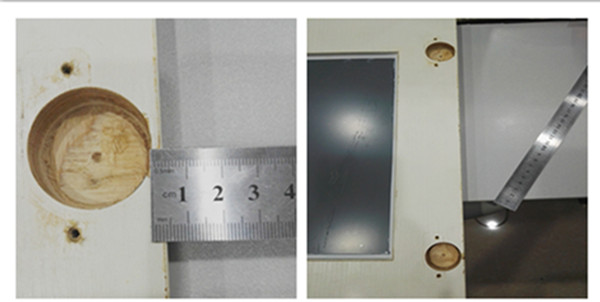

通常柜门上会有实现开好的杯孔,如果没有,我们也可以自己想办法开孔,所谓的C距离就是指杯孔到柜门边缘的距离。如下图

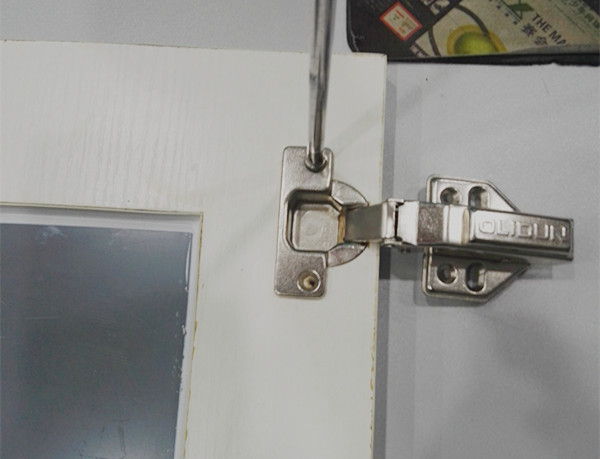

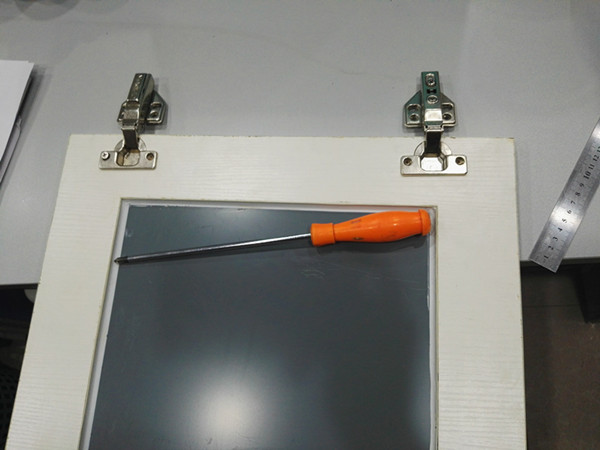

之后再将铰杯固定在杯孔上,打上螺丝,两只铰链都安装。

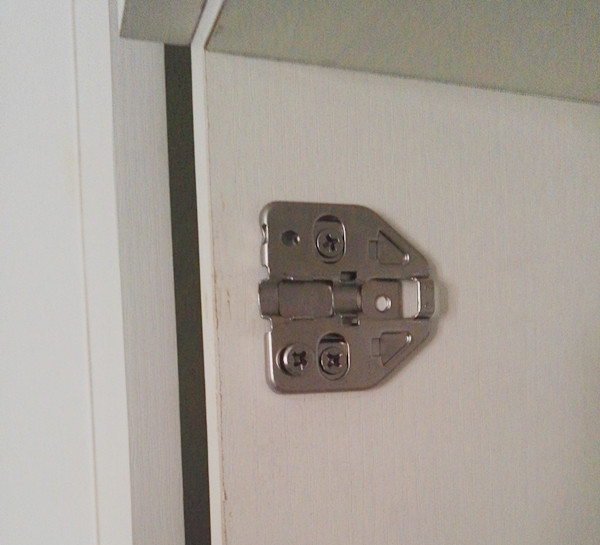

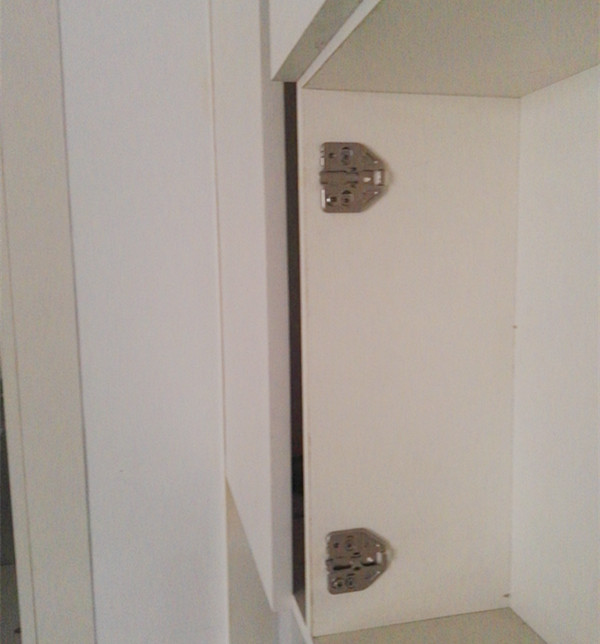

我们先来试装脱卸式的液压铰链,先将底座拆下(铰链底部有一个按钮,一按就可以打开),然后安装到柜体上

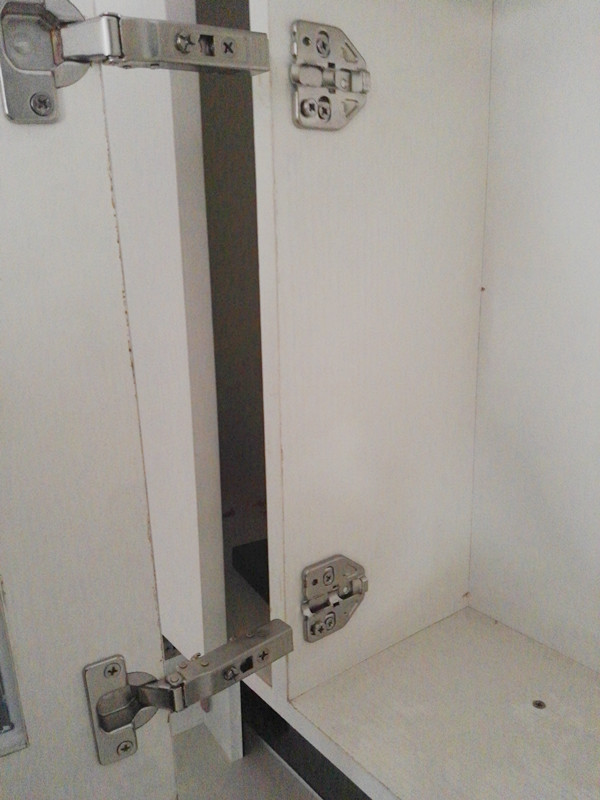

然后再将固定好铰杯的柜门直接按在底座上



底部对准底座的钩,用力按下去,听到咔嚓一声就说明安装成功了

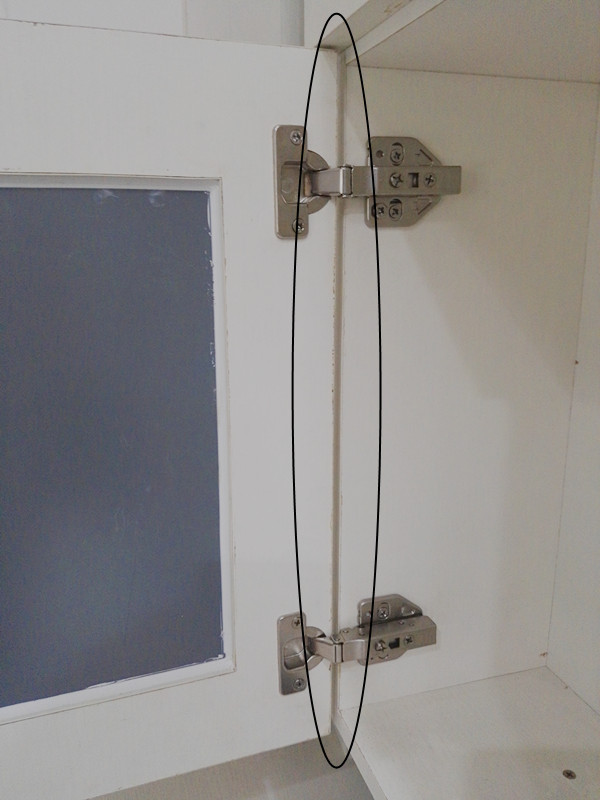

最后试着开关一下安装的柜门,试验一下是否会有是松动或者倾斜。

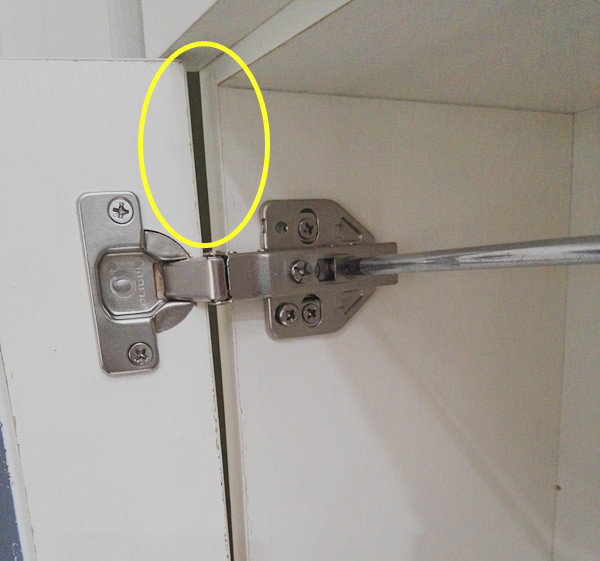

如果有倾斜的现象则需要再进行一下调节,如下图所示的调节螺丝就可以调节门板和柜体之间的距离

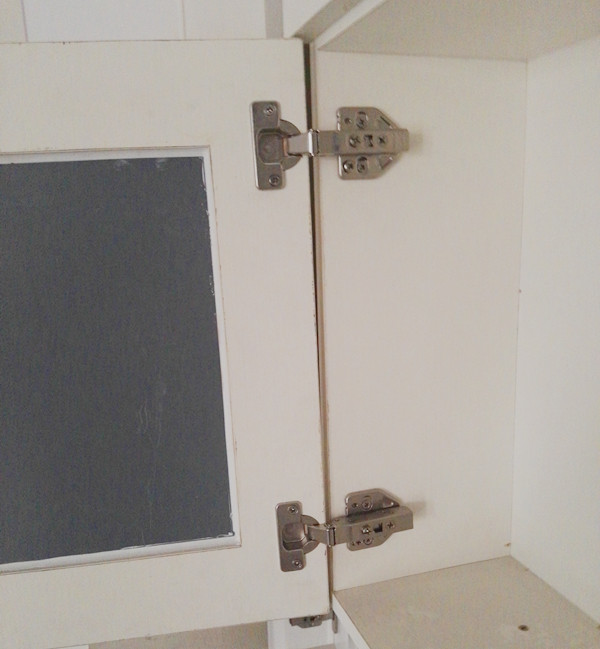

经过简单的调节就可以恢复的相对平行的状态
